產品信息

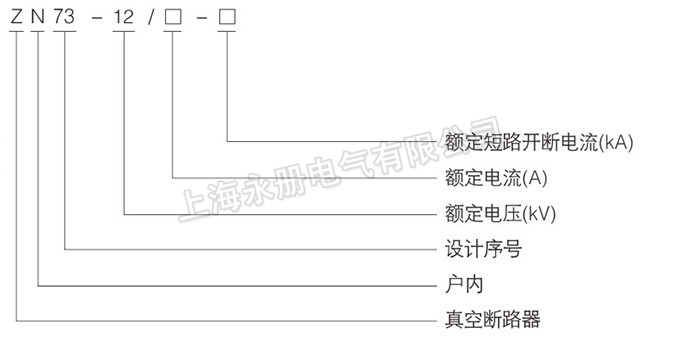

型號及含義

概述

ZN73-12型永碰機構戶內高壓真空斷路器是我公司通過總結多華來積累的豐富的現場經驗，本著安全可靠、長壽命、少維妒的設計理念，憑借雄厚的技術實力自主研發的新一代高壓真空斷路器。永磁操動機構是一種用于高壓真空斷路器永磁保持，電磁控制的操作機構，是一種全新的工作原理和結構。與傳統躁動機構相比較，具有主要部件少.是傳統斷路器操作機構零部件的7%，無需機械脫扣鎖扣裝置，故障點少高可靠性，使用壽命長其中永磁操作機構壽命可達10萬次以上，適于頻繁操作及高可靠變電站等場所的應用。永磁機構克服了傳統彈簧機構和電碰機構的不足，同時通過永磁材料實現真空斷路器分、合閘位置的保持及操作過程，從而達到高可靠性和頻繁操作以及惡劣環境場所的穩定的操作。

斷路器符合GB1984-2003、JB3855-2004、GBfT11022-1999等國家標準版有關規定。

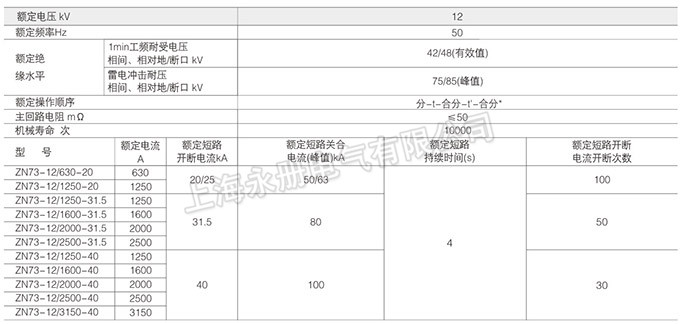

主要技術參數

注：*短路開斷電流20、25、31.5kA時，t=0.3s，t'=180s。短路開斷電流40kA時，t=180s,t' =180s。

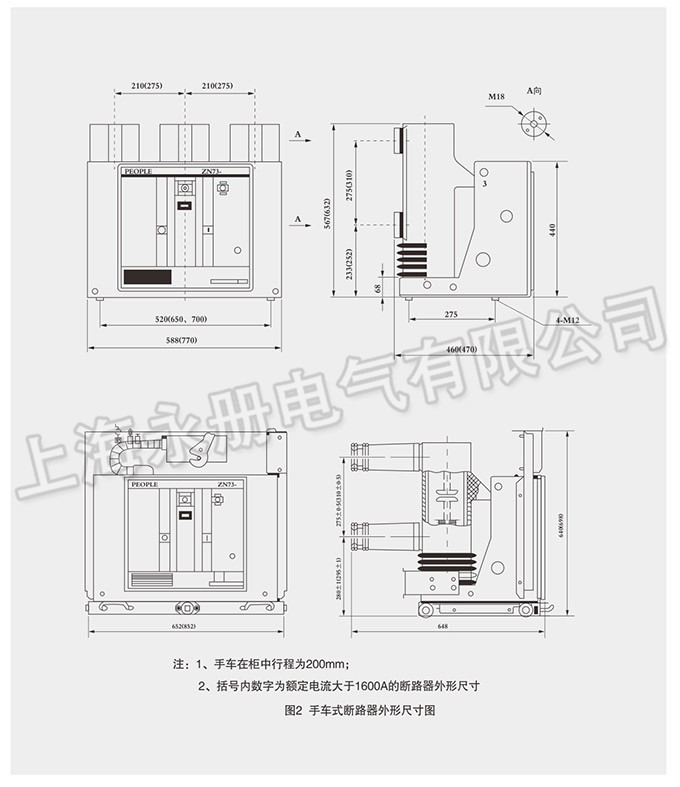

外形及安裝尺寸
